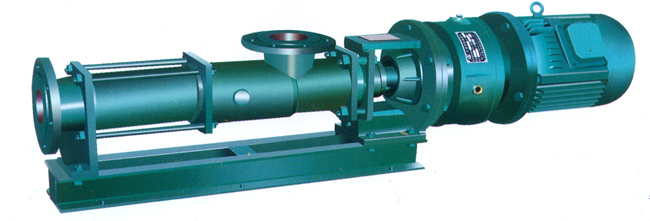

直联式单螺杆泵

责任编辑:奥博机械   发布时间:2018-6-8 11:11:47    点击数:


一.概述
AG型单螺杆泵是一种容积式转子泵。可输送粘度200000Pa·s以下的介质。并具压力脉动小、噪声低、自吸性能好,无泄漏、无温升、结构简单易于维护等特点。适用于废水处理、化学和石油化工、造纸和食品工业、输送清洁或含有固体颗粒、纤维、悬浮物的流体。例如:污水、油、油渣、糖浆、果酱和泥浆及含有酸、碱等介质。

二、结构特征与工作原理

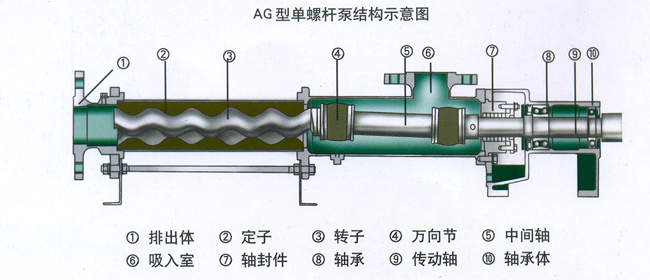

AG型单螺杆泵由吸入体、排出体、工作部分(转子和定子)传动部件、万向节部件、密封部件和轴承座组成。(见图1)
1、工作部分由旋转的偏心转子和定子组成。在任何一个横截面内、转子和定子有两个接触点沿着转子(或定子)的工作长度,这些接触点形成两条密封线,从而形成一个或多个密封腔。转子转动时,进入密封腔中的介质随密封腔由吸入端向排出端平稳的移动,整个输送过程中,压力动脉很小,对输送介质的固有结构没有丝毫的影响。
2、万向节传动部件
由于转子在定子腔内绕定子轴心线作行星回转运动,因此中间轴两端须安装万向节传动部件,以保证转子等角速的行星回转运动。
3、密封部件
AG型单螺杆泵可安装填料密封或者单端两面机械密封面机械密封部件。

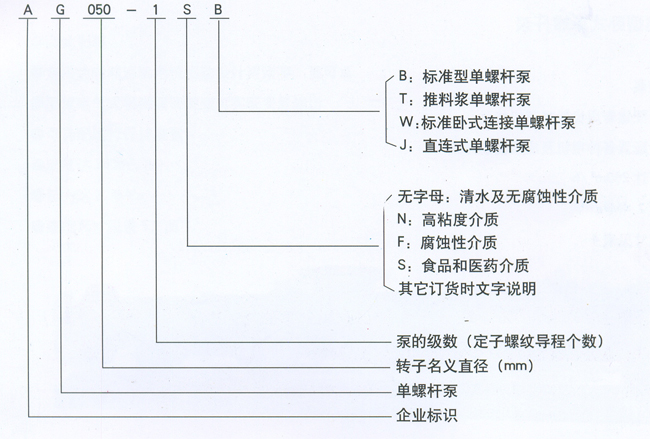

三、泵的标记及示例

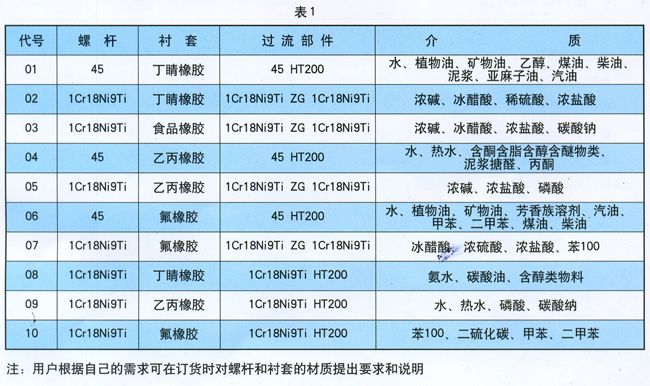

四、不同介质泵的材料组合选用(见表1)

五、单螺杆泵的机构型式
B? 1、标准型卧式反螺杆泵
卧式安装
可自行配置专用齿轮减速机传动
可自行配置各种电机及皮带传动方式
流量可达260m3/h
压力达2.4MPa

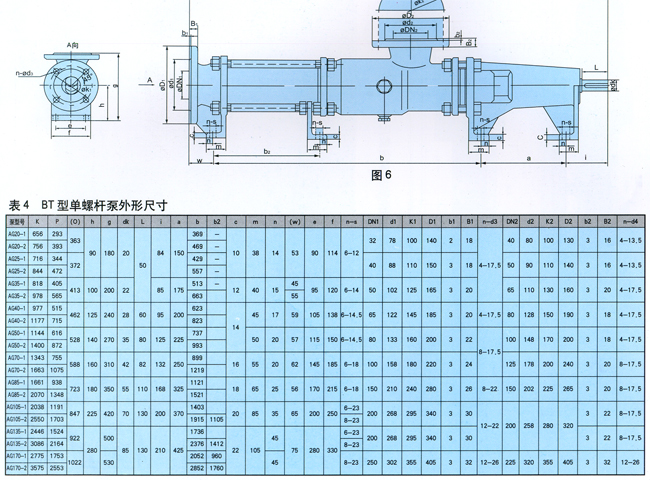

连接尺寸见表4

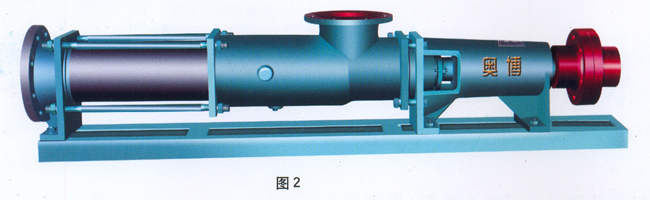

T 2、推料桨单螺杆泵
卧式安装
可自行配置的传动方式与标准卧式单螺杆泵相同
中间轴带推料桨
用于流动性差、粘度高或易沉淀物料输送
流量可达260m3/h
压力达2.4MPa
连接尺寸见表4

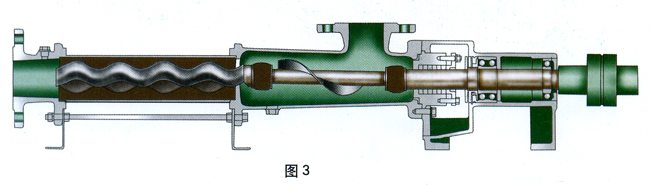

W? 3、标准卧式连接单螺杆泵
卧式安装
专用齿轮减速机电机驱动设计更紧凑、更可靠
配置电气式机械调速装置可实现变量输出
可选配运行保护装置
流量可达260m3/h
压力达2.4MPa

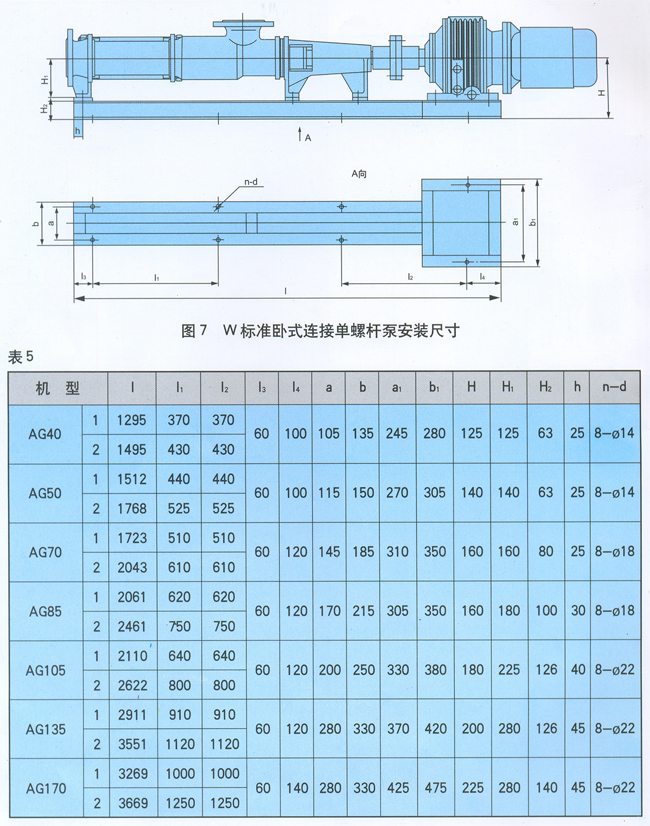

连接尺寸见表5,图7

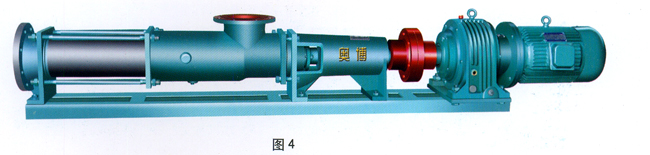

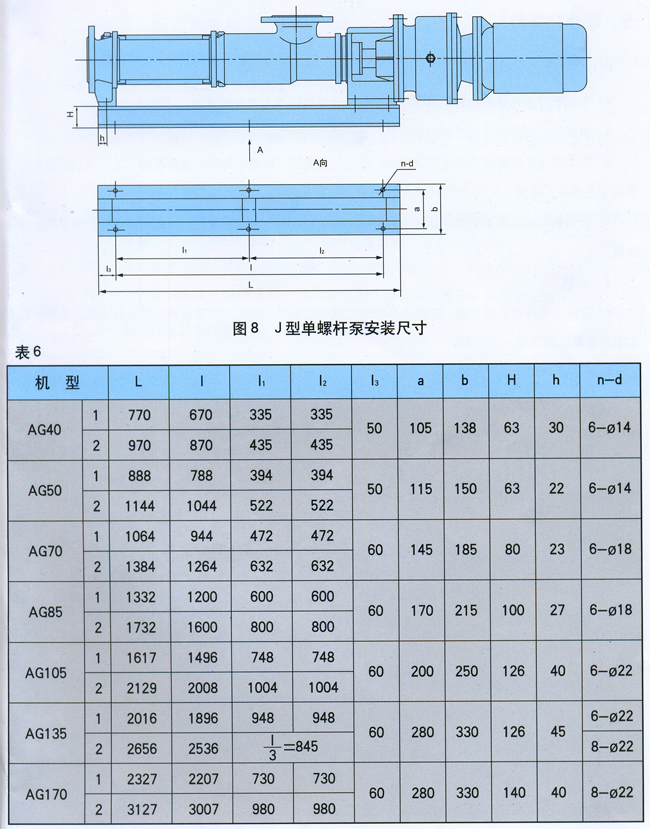

J? 4、直联式单螺杆泵
采用插入式连接轴与减速其连接
无轴承座和联轴器轴向尺寸较短,结构紧凑
奥博泵用奥博自己的减速机保证有可靠承载力
流量可达260m3/h
压力达2.4MPa
连接尺寸见表6,图8

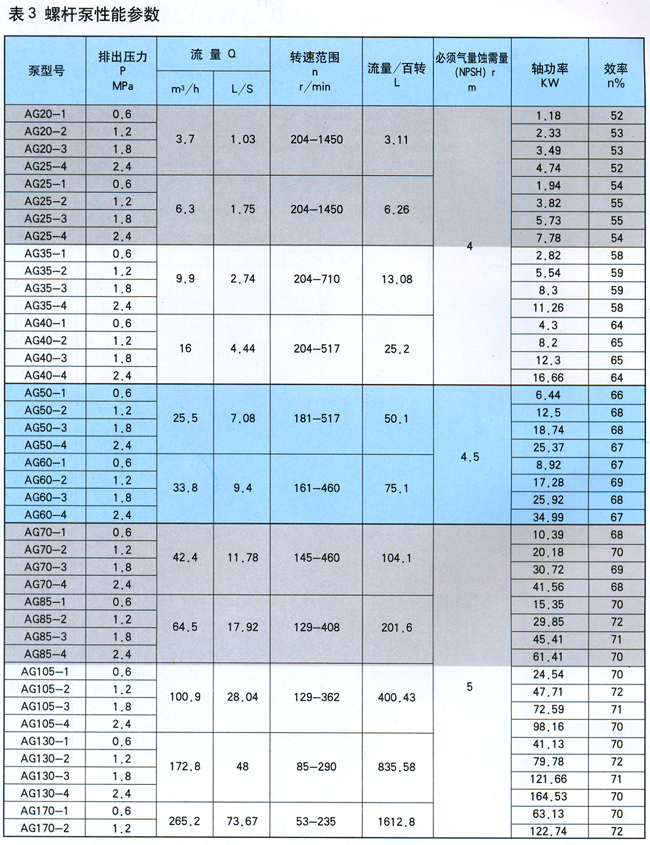

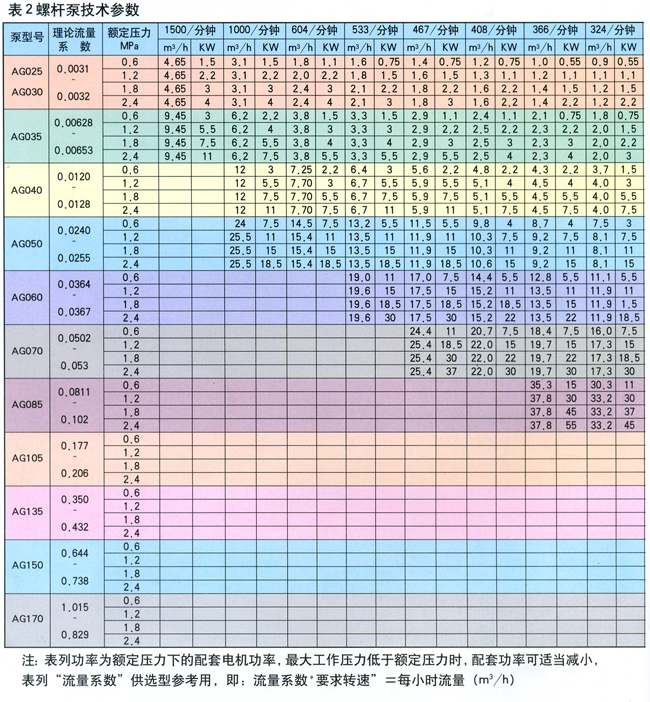

六、技术参数及性能参数(见表2、表3)










七、联机和安装
1、泵与原动机联接方式
a、电动机(包括普通电机或调速电机)通过弹性联轴器与泵直接联接;
b、电动机(包括普通电机或调速电机)——齿轮减速箱——泵联接;
c、电动机(包括普通电机或调速电机)通过三角皮带(或齿形皮带)与泵联结(此时电动机通常安装在泵的上方或左、右侧);
d、柴油机(或其他元动机)通过三角皮带(或齿形皮带)与泵联接,此时泵或传动部分通常需要安装离合器。
2、安装
a、泵机组有两种安装方式:机组共同用一个底座或者泵、齿轮减速箱各原动机独立安装。此两种安装方式都应有牢固的基础,以防振动;
b、联轴器之间保持一定的间隙,检查由该联轴器相联接两轴中心线是否一致,可用薄垫片调整使其同心;
测量联轴器的外圆上下、左右的差别不超过0.1mm。两联轴器端面间隙一周上最大和最小的间隙差别不得超过0.3mm;
c、泵出口应留有大于一个定子长度的空间,并将联接管做成可拆式,以便检修和更换定子。此点在设计管路系统时应预先考虑。
八、拆卸
AG型单螺杆泵的拆卸步骤
1、拧下拉紧螺栓螺母,相继拆拉紧螺栓和排出体;
2、拆卸定子,拆卸过程中边旋转和排出体;
3、拆卸吸入体;
4、卸掉万向节密封套,拆卸万向节传功部件;
5、拆卸联轴器或皮带轮;
6、拧掉传动轴连同密封座一起卸下,逐一解体。
泵装配顺序基本上可按拆卸顺序的反向进行。
九、启动、运转和停机
1、注意吸入管道密封、首次启动前应在吸入室中注满泵输介质,并用管钳转动泵轴数转后启动。严禁在没有介质状态下干转,以免造成定子损坏;
2、注意电机转向,防止逆转;
3、使用中药随时注意泵的流量、压力等状况。如发现流量、压力突然变化或发生异响时应及时检查解决;
4、轴承温度最高不大于80℃,轴承温度不得比环境温度高出20℃;
5、对于输送高粘度,含颗粒或有腐蚀性介质的泵,停机后应进行清洗,防止沉积或损坏泵;
6、如环境温度低于0℃,停机后应将泵内液体放尽,以免泵体冻裂;
7、如长期停止使用,应将泵拆卸清洗上油,包装存放;
8、不允许在日光直接暴晒或零下20℃的环境下保存和使用泵,以免橡胶定子损坏。
十、一般故障及排除方法
